ARIB STD-B24用iconv(gconv)モジュール †

はじめに †

ARIBコードへまたはARIBから各種の文字コードを変換するOSSの文字コード変換ツールは、今までいくつか存在していましたが、汎用性と機能が不十分でした。

しかしながら、LinuxTVにおいて、Linuxの各ディストリビューションの標準的パッケージとして含まれるiconvコマンドおよびglibc内の文字変換モジュールiconvに対応した、
ARIB 8単位コードに対応させる拡張モジュールがAkihiro TSUKADA氏により開発、公開されました。

http://www.linuxtv.org/

http://git.linuxtv.org/cgit.cgi/v4l-utils.git/tree/contrib/gconv

https://patchwork.linuxtv.org/patch/30438/

このページでは、上記のコードを単独のgconvモジュールとしてRHELまたはCentOS用にインストールするためのRPMを公開しています。
これはLGPLに基づくものです。

iconvとは †

iconv（International Codeset Conversion Library）は異なる文字コード間の相互変換を行う標準API。または、そのAPIに付属する文字コード変換プログラムです。
iconvは最初にHP-UXで開発され、後にPOSIX規格として標準化されました。

GNUのCライブラリにはフリー版のiconvが含まれ、Linuxディストリビューションは、GNUのCライブラリを標準で利用しているため、通常、新たな設定なしでiconvが利用できます。
また、iconvは、コマンドラインユーティリティも存在し、nkfに代わり利用することができます。

GNUのiconvは変換に際して、各文字コードを内部コードに変換するgconv モジュール (動的にロードされる共有ライブラリ)を順次呼び出し、所定の文字コード間の変換を行います。
つまり、対象の文字コードの変換を行うgconvモジュールを追加することで、容易に変換対象の文字コードを拡張することができます。

LinuxTVコミュニティとiconv †

LinuxTVコミュニティは、Linuxベースのセットトップボックスや携帯電話などの組み込み機器に向けて、Linuxカーネルメディア・サブシステムやユーザ空間ライブラリ、アプリケーションを開発およびメンテナンスを行っています。

この中で、日本のデジタル放送およびヨーロッパのデジタル放送で使用する文エンコーディングをサポートするgconvモジュールが開発、公開されています。
これらのgconvモジュールをLinuxに組み込むことで以下の文字コードのサポートが追加されます

• ARIB-STD-B24（ARIB-B24） 日本のデジタル放送の文字コード
• EN300-468-TAB00 ヨーロッパのデジタル放送の文字コード

なお、LinuxTVコミュニティが開発した上記のgconvモジュールはLinuxのメインストリームへのマージが提案されましたが、却下されており、各Linuxディストリビューションに包含される予定はありません。

RPMパッケージ †

RHELまたはCentOSにおいて、上記のgconvモジュールを単独でインストール、利用するために以下のRPMを用意しました。

OS		RPM
RHEL7;CentOS7	x86_64	gconv-digital-tv-2.0.1-1.el7.x86_64.rpm	gconv-digital-tv-2.0.1-1.el7.x86_64.rpm
RHEL8;CentOS8	x86_64	gconv-digital-tv-2.0.1-1.el8.x86_64.rpm	gconv-digital-tv-2.0.1-1.el8.x86_64.rpm
Source RPM		gconv-digital-tv-2.0.1-1.src.rpm	gconv-digital-tv-2.0.1-1.src.rpm

※RHEL5/CentOS5のサポートを終了しました。
※RHEL8/CentOS8のサポートを追加しました。
※原作者の塚田様により、追加文字集合で不正なコードを検出した場合、漢字集合にフォールバックするよう、修正いただきました。

文字コード †

文字コードとして下表の文字セットを使用します。ただし、モザイク集合はサポート対象外とします。また字幕のための制御コード　は無視されます。

文字符号集合	記事
漢字系集合	ARIB STD-B24
JIS 互換漢字 1 面（ 2 バイト符号）	JIS X0213:2004
JIS 互換漢字 2 面（ 2 バイト符号）	JIS X0213:2004
英数（ 1 バイト符号）	ARIB STD-B24
平仮名（ 1 バイト符号）	ARIB STD-B24
片仮名（ 1 バイト符号）	ARIB STD-B24
JIS X0201 片仮名
外字符号集合	ARIB STD-B24
マクロ符号集合	ARIB STD-B24
追加記号（ 2 バイト符号）	ARIB STD-B24

符号化処理概要 †

符号化はARIB8単位文字符号に準じ符号化します。

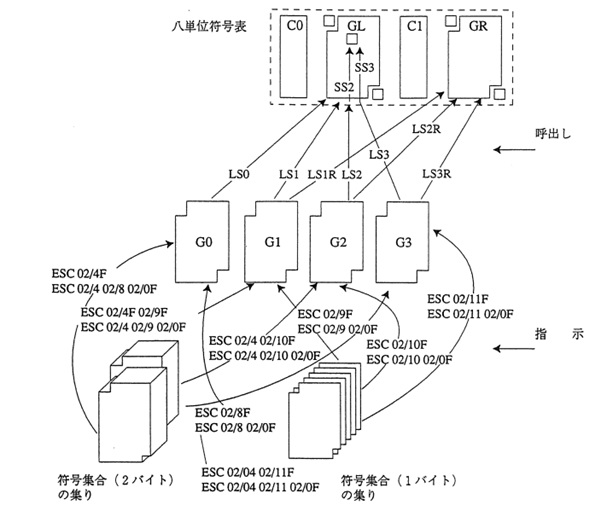

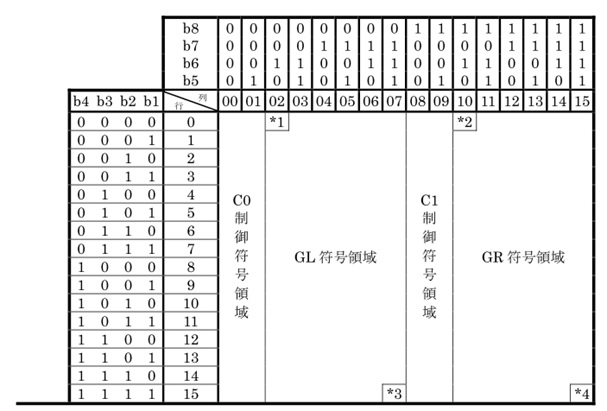

下図に示す符号体系により符号化を実施します。
固定的に割り振られる制御コードと、GR/GLであらわされる割り当てがエスケープシーケンスにより変更されるコード（1バイトもしくは2バイト文字）により符号化されます。
また、GR/GLにマッピングされるコードは中間バッファ（G0～G3）に一旦マッピングされた後、再度GR/RLにマッピングされる仕組みを有します。


UCS(国際符号化文字集合：Universal multi-octet coded Character Set)コードとARIB8単位コードとの対応については、ARIB STD-B62の
　　第1編　データ符号化方式
　　　第5章　文字符号化
　　　　表5-2　追加する記号・文字
を参照ください。

初期値 †

操作	符号面	初期値
指示	G0	JIS互換漢字面
	G1	英数集合
	G2	平仮名集合
	G3	片仮名集合
呼び出し	GL	LS0(G0)
	GR	LS2R(G2)
文字サイズ		NSZ

符号の呼び出し †

呼び出し制御	呼び出し制御 符号化表現		制御の内容
			符号集合	呼び出し先	呼び出し形態
LS0		0x0F	G0	GL	ロッキングシフト
LS1		0x0E	G1	GL	ロッキングシフト
LS2	ESC	0x6E	G2	GL	ロッキングシフト
LS3	ESC	0x6F	G3	GL	ロッキングシフト
LS1R	ESC	0x7E	G1	GR	ロッキングシフト
LS2R	ESC	0x7D	G2	GR	ロッキングシフト
LS3R	ESC	0x7C	G3	GR	ロッキングシフト
SS2		0x19	G2	GL	シングルシフト
SS3		0x1D	G3	GL	シングルシフト

符号の指示制御 †

指示制御の 符号化表現					制御の内容
					文字集合の分類	指示先
ESC	0x28	F			1バイトGセット	G0
ESC	0x29	F				G1
ESC	0x2A	F				G2
ESC	0x2B	F				G3
ESC	0x24	F			2バイトGセット	G0
ESC	0x24	0x29	F			G1
ESC	0x24	0x2A	F			G2
ESC	0x24	0x2B	F			G3
ESC	0x28	0x20	F		1バイトDRCS	G0
ESC	0x29	0x20	F			G1
ESC	0x2A	0x20	F			G2
ESC	0x2B	0x20	F			G3
ESC	0x24	0x28	0x20	F	2バイトDRCS	G0
ESC	0x24	0x29	0x20	F		G1
ESC	0x24	0x2A	0x20	F		G2
ESC	0x24	0x2B	0x20	F		G3

文字符号集合	F(終端符号）	文字コード
漢字	0x42	2バイト符号
英数	0x4A	1バイト符号
平仮名	0x30	1バイト符号
片仮名	0x31	1バイト符号
プロポーショナル英数	0x36	1バイト符号
プロポーショナル平仮名	0x37	1バイト符号
プロポーショナル片仮名	0x38	1バイト符号
JIS X0201　片仮名	0x49	1バイト符号
JIS　互換漢字　1面	0x39	2バイト符号
JIS　互換漢字　2面	0x3A	2バイト符号
追加記号	0x3B	2バイト符号

文字符号集合	F(終端符号)	文字コード
DRCS-0	0x40	2バイト符号
DRCS-1	0x41	1バイト符号
DRCS-2	0x42	1バイト符号
DRCS-3	0x43	1バイト符号
DRCS-4	0x44	1バイト符号
DRCS-5	0x45	1バイト符号
DRCS-6	0x46	1バイト符号
DRCS-7	0x47	1バイト符号
DRCS-8	0x48	1バイト符号
DRCS-9	0x49	1バイト符号
DRCS-10	0x4A	1バイト符号
DRCS-11	0x4B	1バイト符号
DRCS-12	0x4C	1バイト符号
DRCS-13	0x4D	1バイト符号
DRCS-14	0x4E	1バイト符号
DRCS-15	0x4F	1バイト符号
マクロ	0x70	1バイト符号

文字符号集合 †

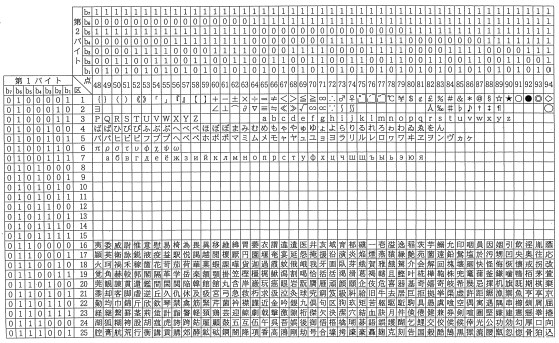

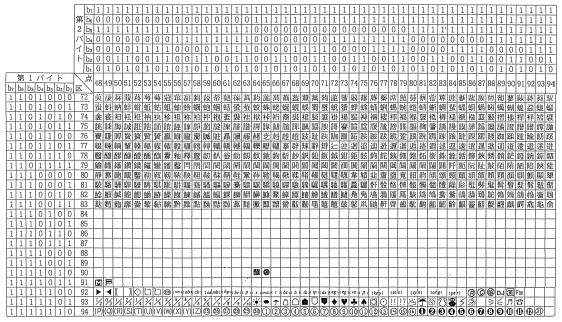

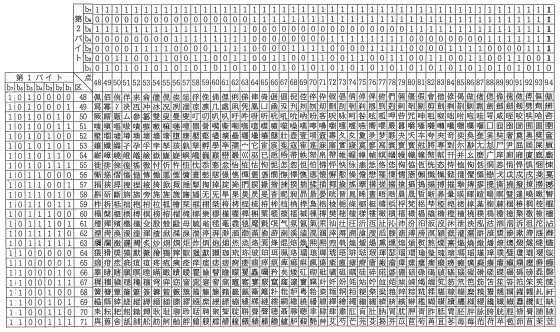

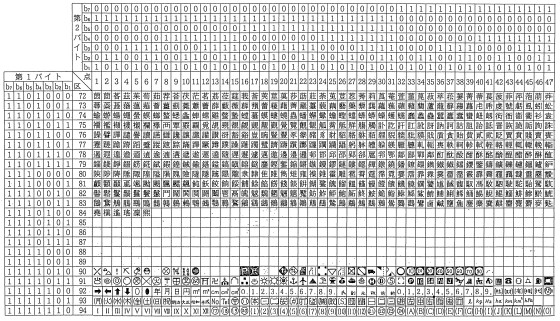

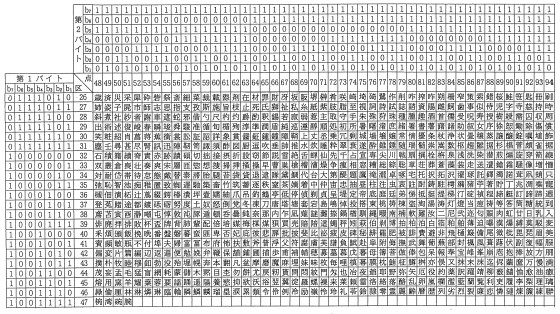

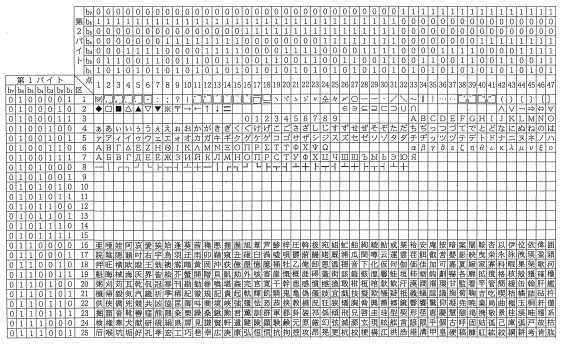

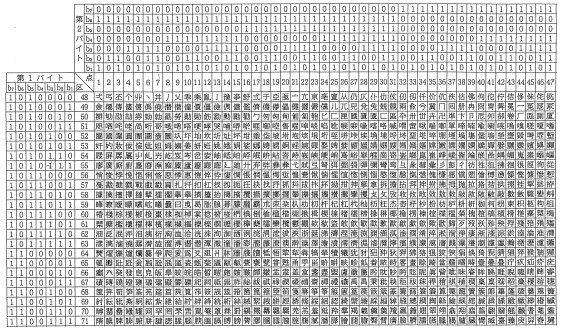

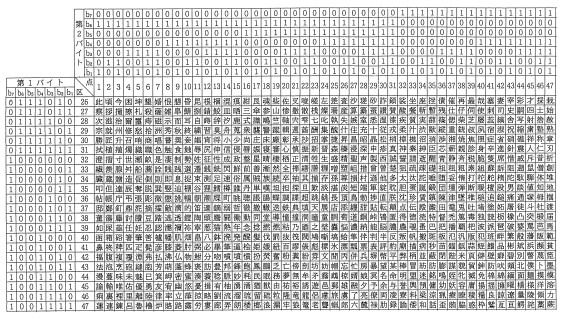

漢字集合 †

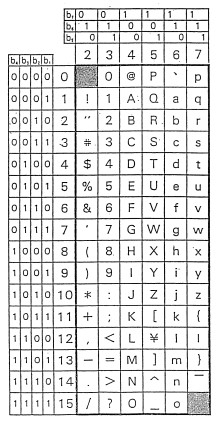

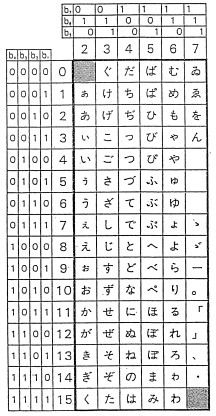

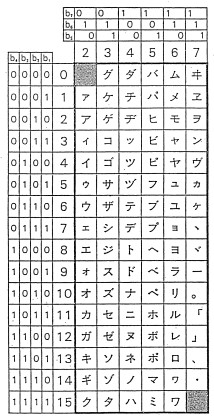

英数集合・片仮名集合・平仮名集合 †

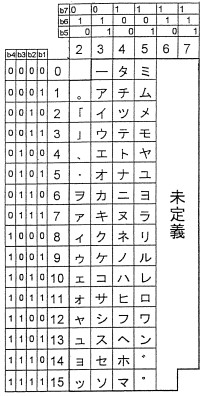

JIS　X0201 片仮名集合 †

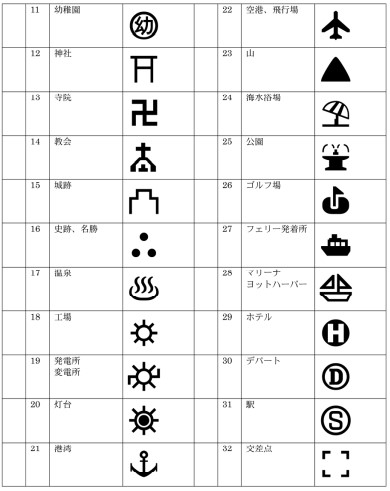

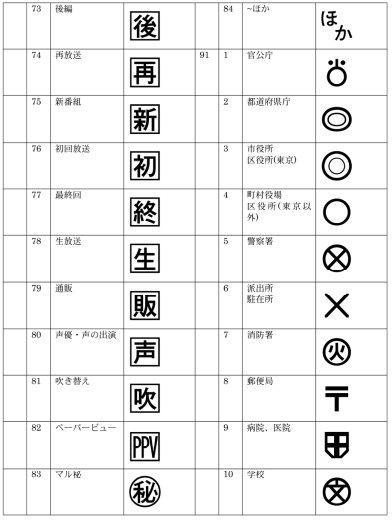

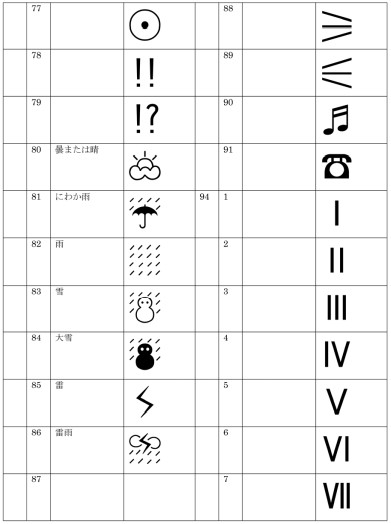

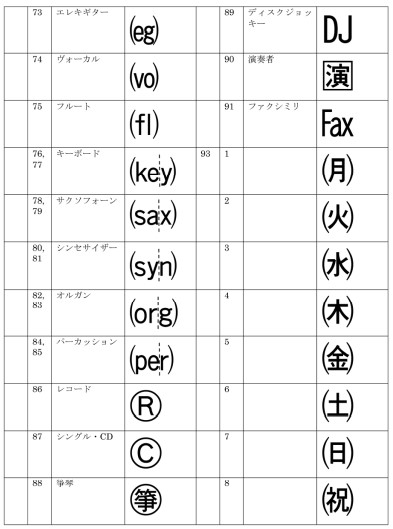

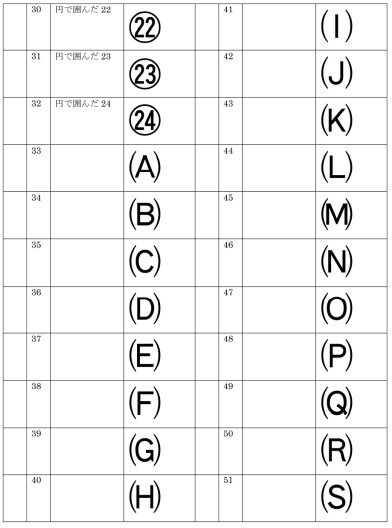

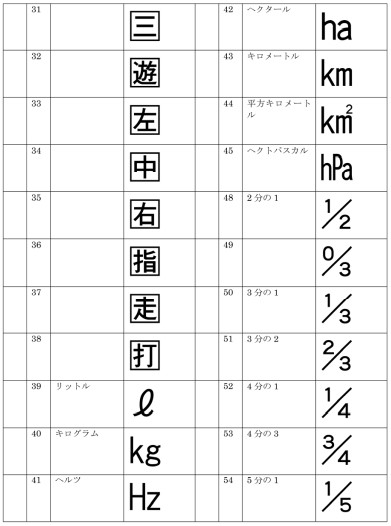

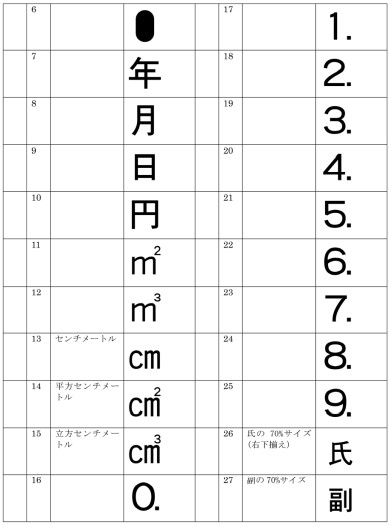

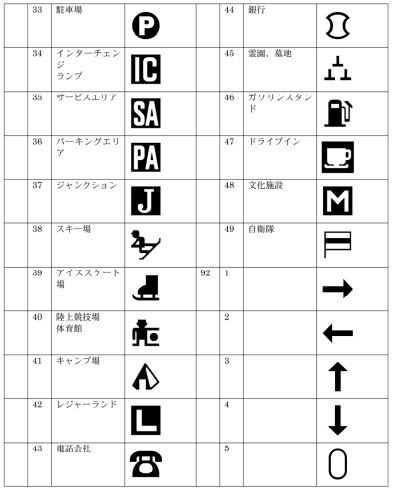

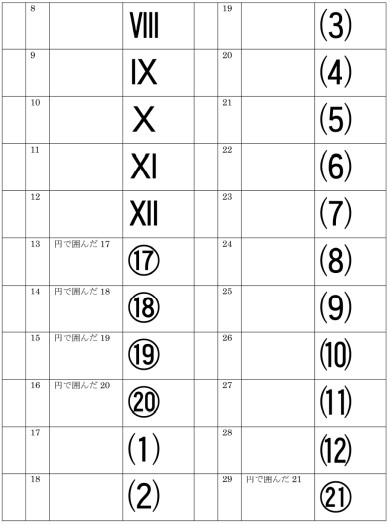

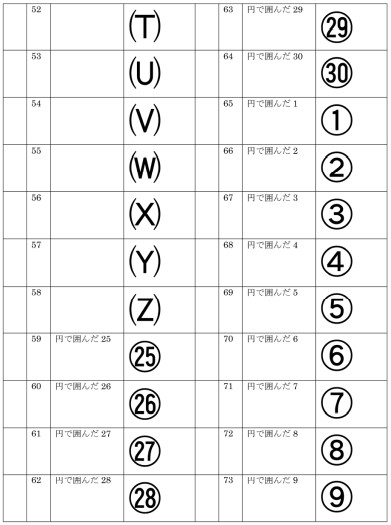

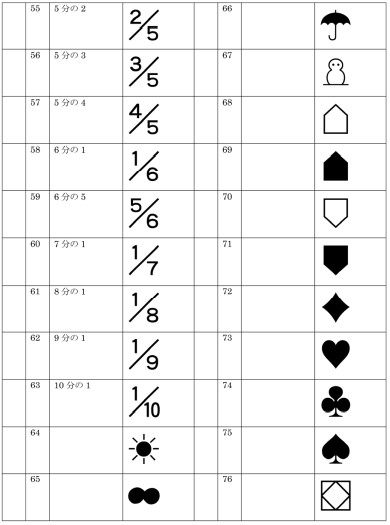

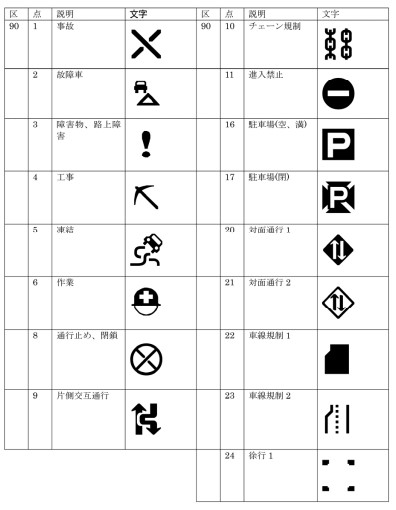

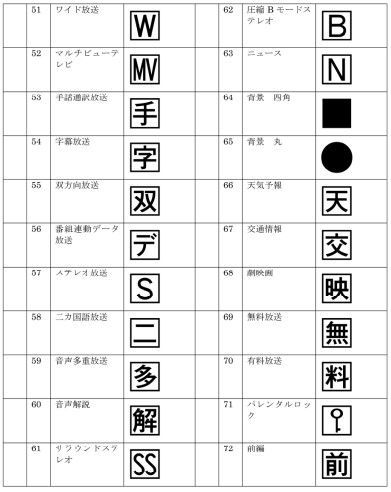

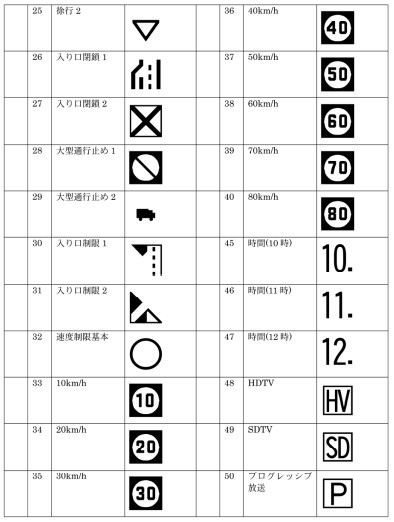

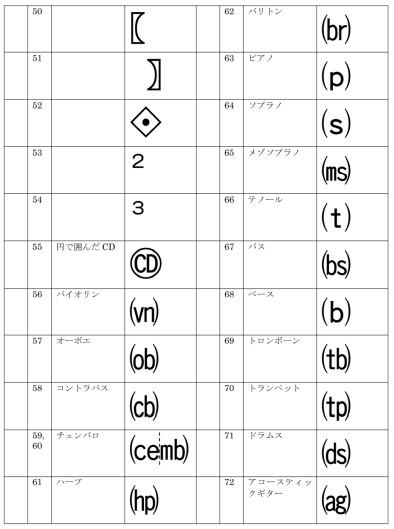

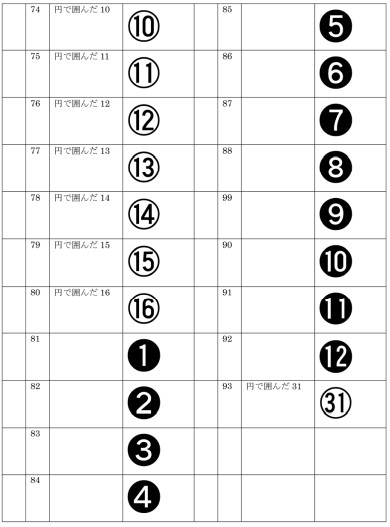

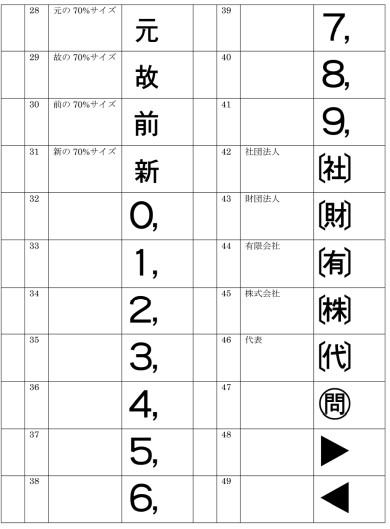

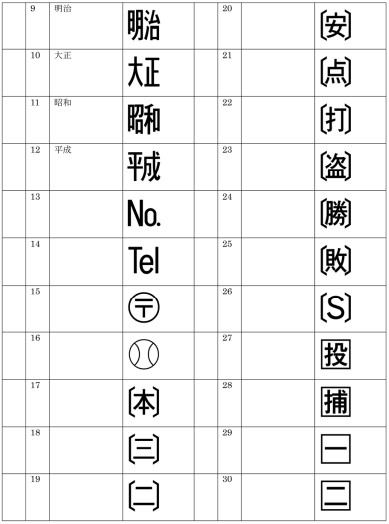

追加記号 †

gconv-digital-tv固有の符号化 †

gconv-digital-tvでは、以下の固有の符号化を実施しています。

エンコード動作において、以下の動作を行います。

・GL符号領域は、G0/G1集合のみ指定します。
・GR符号領域は、G2/G3集合のみ指定します。
・G0集合は漢字系集合に固定指定します。
・G1集合はASCII（1バイトGセット）に固定指定します。
・G2集合は平仮名集合およびJIS 互換漢字1/2面に使用します。
・G3集合は片仮名集合、JIS X0201 片仮名集合および追加記号に使用します。
・G2集合にJIS 互換漢字1/2面を指示する場合およびG3集合に追加記号を指示する場合は、シングルシフトにより指示します。

UTF-8（UCSコード）を入力とした場合の制限 †

Restricted領域 †

入力文字コードをUCSコード（UTF-8）として場合、UCSでは未定義の文字や、Restricted領域（外字等を含む限定使用領域）は正しく変換されません。
Restricted領域の文字はRestricted領域以外の文字に変換しておく必要があります。

例1）　×(事故)　　　　　U+E0C9（変換不可）　→　U+26CC(変換可能)
例2）　P(駐車場)　　　　U+E0DB（変換不可）　→　U+1F17F*1（変換可能）

UCS未定義文字 †

追加記号において、一部の文字（「氏」「副」「元」等のサイズの小さい文字や、楽器の記号等）については、類似の文字があり、
そのサイズを指定することで代替可能との理由でUCS符号には含まれていません。
そのため、あらかじめこれらの文字は類似文字に変換しておく必要があります。

例1）　氏　　　　U+E290　　→　（該当なし）
例2）　(vn)　　 U+E2A5　　→　（該当なし）
